亚洲色欲一区二区三区在线观看,午夜a级理论片在线播放琪琪,2021日产乱码在线观看心得,内地老太婆内射内地小矮人内射

東莞市臺塑儀器設(shè)備有限公司
Add:中國*廣東省東莞市萬江區(qū)簡沙洲振豐工業(yè)園


TEL：+86-0769-23882119 23882120
FAX：+86-0769-23882121
Mobile:18988728701
E-mail:dgshiyanji@163.com
http://www.huojiayun.cn

首頁 > 熔體流動速率儀 > 文章內(nèi)容

熔體流動速率儀

作者：niasi 日期：2013/6/5 17:16:54 信息來源：東莞臺塑儀器

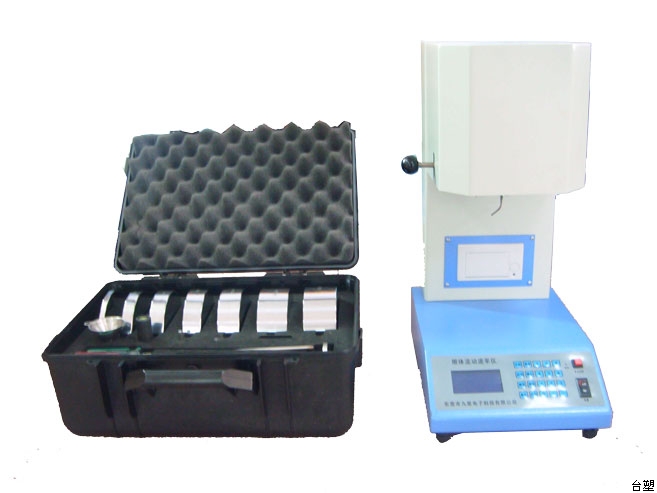

TS-FMI-A熔體流動速率儀（質(zhì)量法）

一 產(chǎn)品簡介
      該儀器執(zhí)行JB/T5456標準要求，適用GB/T3682、ISO1133。。等標準，
　　熔體流動速率儀是試驗方法測定熱塑性塑料在高溫下流動性能的儀器，我司熔體流動速率儀采用美國最新微電腦（單片機）控制，中文操作界面，自動試驗結(jié)果；用于聚乙烯(PE)、聚丙烯(PP)、聚甲醛（POM）、聚苯乙烯（PS）、ABS 塑料、聚碳酸酯(PC)等在高溫下熔體流動速率的測定 可以測ＭFR值，配有打印機，手動自動兩種切料方式。具有操作簡便，控制精度高等優(yōu)點。
二、工作原理：
   熔體流動速率儀是一種擠出型塑料計。它是在規(guī)定溫度條件下，用高溫加熱爐使被測物達到熔融狀態(tài)。這種熔融狀態(tài)的被測物，在規(guī)定的砝碼的負荷重力下通過一定直徑的小孔進行擠出試驗。在工業(yè)企業(yè)的塑料生產(chǎn)中及科研單位的研究中，經(jīng)常用“熔體（質(zhì)量）流動速率”來表示高分子材料在熔融狀態(tài)下的流動性、粘度等物理性能。
三、產(chǎn)品優(yōu)勢：
   制作工藝精湛
   大液晶中文顯示
   微電腦程序控制
   電腦PID分段控溫，溫度精密度高
   溫度自動修正
   自動切料
   自動計算測試結(jié)果
   自帶打印機打印結(jié)果
四、技術(shù)性能：
 溫度范圍：0-400℃
 顯示精度：0.1℃
 恒溫精度：±0.5℃。
 電源：220V±10%    50Hz
 工作環(huán)境條件：環(huán)境溫度為10℃-40℃；環(huán)境相對濕度為30%-80%；周圍無腐蝕性介質(zhì)，無較強的空氣對流；周圍無振動、無較強的磁場干擾。
儀器外形尺寸：250×350×510=（長×寬×高）
五、工藝性能
口 模 內(nèi) 徑 Φ2.095±0.005mm
口 模 長 度 8.000±0.025 mm
料 筒 內(nèi) 徑 Φ9.550±0.025 mm
料 筒 長 度 152±0.1 mm
活塞桿頭直徑 9.475±0.005 mm
活塞桿頭長度 6.350±0.100 mm
砝碼精度：0.1%；千分之一
六、砝碼配置：（砝 碼   精 度：0.1%）
級別
質(zhì) 量
重 量
組     成
1級
0.325 kg
3.187 N
活塞桿+砝碼托盤+隔熱套+1號砝碼體
2級
1.200 kg
11.77 N
0.325+2號0.875砝碼
3級
2.160 kg
21.18 N
0.325+3號1.835砝碼
4級
3.800 kg
37.26 N
0.325+4號3.475砝碼
5級
5.000 kg
49.03 N
0.325+5號4.675砝碼
6級
10.000 kg
98.07 N
0.325+5號4.675砝碼+6號5.000砝碼
7級
12.000 kg
122.58 N
0.325+5號4.675砝碼+6號5.000+7號2.500砝碼

8級

21.600 kg

211.82 N

0.325+2號0.875砝碼+3號1.835+4號3.475+5號4.675+6號5.000+7號2.500+8號2.915砝碼

七、附件配置：
      防爆工具箱     1個     ABS
      砝碼              1套     計8件（其中1號砝 碼組合在1級內(nèi)）
      砝碼托盤        1個    （組合在1級砝碼內(nèi)）
      料斗              1個    （不銹鋼）
     口模清理棒      1個    （不銹鋼）
     裝料桿            1個    （不銹鋼）
     料筒清洗桿      1個    （不銹鋼）
     活塞桿            1個    （不銹鋼）
     口模               1個    （碳化鎢）
     水準儀            1個    （45#鋼）

八：試樣添加量與流動系數(shù)+剪切速率對應(yīng)表
試樣添加量與流動系數(shù)+剪切速率對應(yīng)表
熔體流動速率g/10min
料筒中樣品質(zhì)量g
擠出物切段時間間隔s
0.1-0.5
3-5
240
>0.5-1
4-6
120
>1-3.5
4-6
60
>3.5-10
6-8
30
>10
6-8
5-15
1、如果本試驗中所得的數(shù)值小于0.1g/10min或大于100g/10min，建議不測熔體流動速度
2、當材料密度大于1.0g/10min時，可能需增加試樣量。
3、當測定MFR大于25g/10min的材料時，為獲得足夠的再現(xiàn)性，可能需要對小于0.1s的切斷時間間隔進行自動控制和測量或使用方法B

九、熔融指數(shù)測試條件（僅供參考）
材料
試驗溫度θ,℃
標稱負荷mnom，kg
ABS
230
10.00
PE
190
2.16
PE
190
0.325
PE
190
21.60
PE
190
5.00
PP
230
2.16
PS
200
5.00
PS-1
200
5.00
E/VAC
150
2.16
E/VAC
190
2.16
E/VAC
125
0.325
SAN
220
10.00
ASA、ACS、AEC
220
10.00
PC
300
1.2
PMMA
230
3.8
PB
190
2.16
PB
190
10.00
POM
190
2.16
MABS
220
10.00

十、熔體流動速率計算公式：

MFI值：即為分子量流動與剪切速率之間的關(guān)系。

熔體流動指數(shù)值國際通用單位是：g/10min;意思即為每10分鐘流出多少克？就是指塑膠在熔融狀態(tài)下，600秒時間擠出來的量，

熔體（質(zhì)量）流動速率儀用MFR表示，單位為：克/10分鐘（g/min）公式表示：MFR(θ、mnom )
                       =tref  .m/t
式中： θ——  試驗溫度
          mnom—  標稱負荷Kg
           m ——  切斷的平均質(zhì)量g
          tref ——  參比時間（10min）, S ( 600s )
           t  ——  切斷的時間間隔s
     舉例：一組塑料試樣，每30秒鐘切取一段，各段質(zhì)量的結(jié)果是：0.125克、0.132克、0.138克、0.129克、0.135克取。

平均值m =（0.125+0.132+0.138+0.129+0.135）÷5=0.131(克)
代入公式：MFR=600×0.131/30=2.620(克/10分鐘)
MI值=2.620g/10min

http://www.huojiayun.cn/rtldsly/198.html 熔指儀
